77GHz 车载雷达测试系统
用于汽车防撞雷达的产线校准与功能测试。包含目标模拟器、多普勒效应模拟及雷达罩透波率测试。
SOLUTION OVERVIEW
方案概述
了解方案解决的问题、适用对象与应用价值。
- 汽车电子研发与验证团队
- 雷达模组及传感器生产企业
- 承担雷达性能验证的测试实验室
复现约定目标条件
按选配设备能力设置目标参数，支持在相同条件下进行产品对比与复测。
统一连接与操作流程
把供电、通信、定位、测试与记录串联起来，减少操作条件差异。
为研发与生产留下数据
保留样品身份、参数版本和测试结果，支持异常追查及工位关联验证。
TEST CAPABILITY
测试项目
查看可开展的测试项目、关注指标与数据输出。
雷达目标模拟
在有限空间内生成可控、可重复的虚拟目标。
- 目标距离
- 径向速度 / Doppler
- RCS / 目标强度
- 单目标 / 多目标场景
RF 参数测试
验证雷达发射链路及毫米波前端关键性能。
- 发射功率 / EIRP
- 中心频率与带宽
- FMCW Chirp 特性
- 频谱与杂散相关测试
检测性能验证
验证雷达输出的目标信息是否正确。
- 距离检测
- 速度检测
- 目标存在性判断
- 目标参数输出验证
角度 / 天线测试
结合转台或紧缩场测试雷达角度性能。
- 方位角 / 俯仰角
- 天线方向图
- 安装偏差
- 角度校准
生产 EOL 测试
面向量产节拍进行快速校准与筛选。
- 自动上电与通信
- Calibration
- 快速功能测试
- Pass / Fail 判定
数据与追溯
把测试结果转化为可管理的质量数据。
- SN / Barcode 绑定
- 曲线与原始数据保存
- Limit 管理
- MES / 数据库接口
TECHNICAL SPECIFICATIONS
关键技术指标
根据产品要求与测试条件，确认系统能力范围。
| 指标项目 | 数值 / 范围 | 条件与说明 |
|---|---|---|
| 应用频段 | 77 GHz 车载雷达应用 | 实际频率覆盖与带宽按仪器选型确认 |
| 目标模拟能力 | 按测试需求配置 | 确认距离、速度、RCS、目标数量及分辨能力 |
| 测试对象与接口 | 雷达模组 / 传感器 | 确认供电、通信协议、数据解析及安装方式 |
| 环境与定位 | 按方法配置吸波 / 屏蔽环境与夹具 | 明确测试距离、有效区域、位置精度和反射控制 |
| 自动化与数据 | 测试序列、结果判定及报告 | MES、条码和并行测试为按需配置项 |
SYSTEM CONFIGURATION
系统组成与配置
明确设备、测试环境、软件与配套设施的组成。
信号与目标
目标模拟 / 射频测量仪器
环境与定位

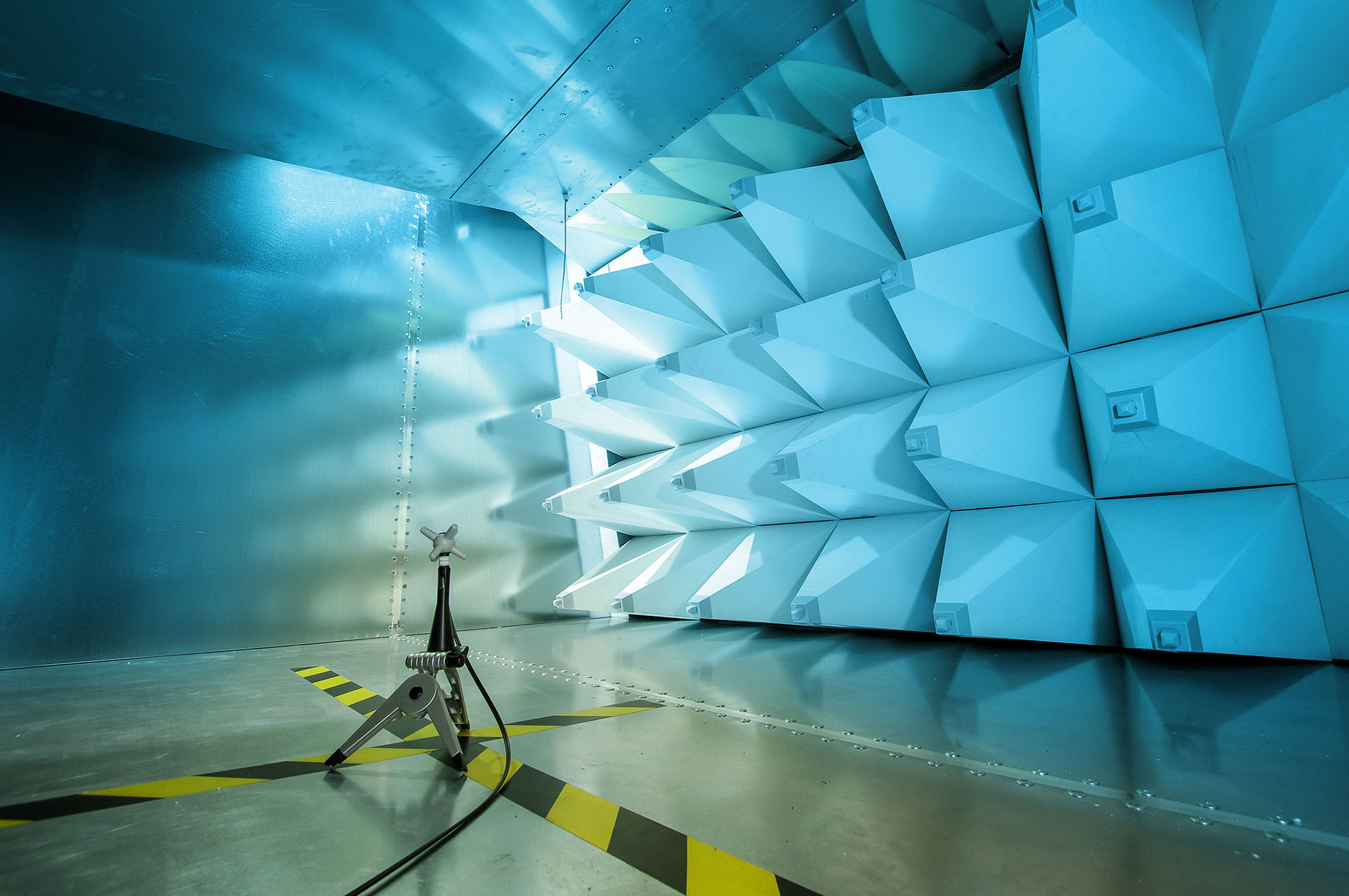

吸波环境、定位夹具与转台
控制与采集
产品通信、供电与仪器控制
判定与记录
测试序列、限值、结果报告
雷达目标模拟不等同于雷达罩透波测试，也不能替代全部道路场景验证；是否涉及相应能力，应在技术协议中单独列明。
VERIFICATION & DELIVERY
验收与交付
通过约定的验证方法与交付资料确认项目完成。
验收事项
- 按约定样品、目标与连接条件完成测试流程验证。
- 核查测量重复性、目标参数及雷达输出记录。
- 确认异常、复测、版本管理及数据导出流程
交付资料
- 系统配置清单与连接图
- 测试项目及判定规则
- 验证记录与结果报告模板
- 操作培训及维护 / 核查说明
供货、软件、现场工程及检测服务的边界，以双方确认的范围清单为准
FREQUENTLY ASKED QUESTIONS
常见问题
了解配置、实施与使用之前需要确认的事项。
有现成的雷达产品，开始沟通需要哪些资料？
建议提供工作频段、产品接口、可读取的数据、安装尺寸，以及希望验证的指标。若已有测试规范或异常样品，也可一起作为评估依据。
是否能直接给出固定测试节拍？
需要先确认项目数量、目标条件、产品通信和连接方式，再通过实际样品验证。详情页不应把某一配置下的节拍写成所有配置都具备的能力。
