OTA测试
ota测试方案

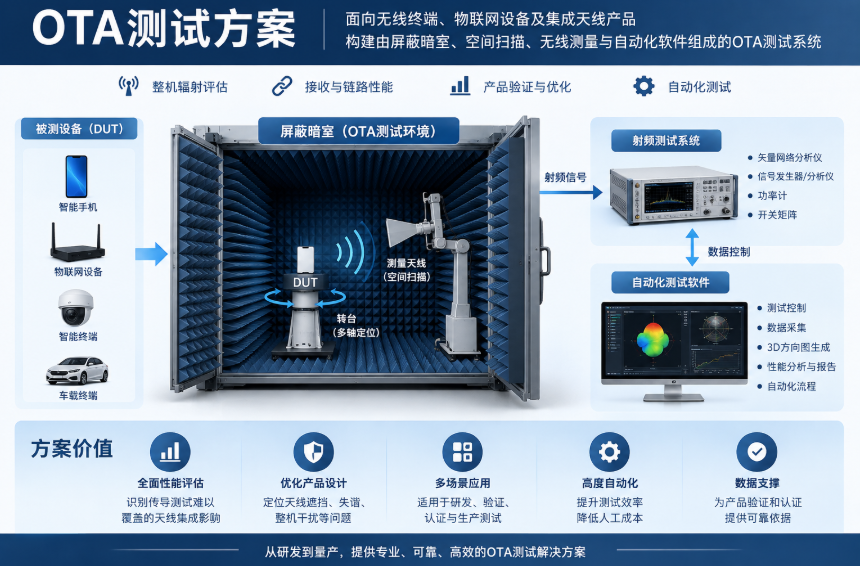

面向无线终端、物联网设备及集成天线产品，构建由屏蔽暗室、空间扫描、无线测量与自动化软件组成的OTA测试系统，评估整机辐射、接收与链路性能，为天线集成优化和产品验证提供依据。
SOLUTION OVERVIEW
方案概述
通过空口测量评估无线产品的整机性能，识别传导测试难以覆盖的天线集成影响。
OTA测试通过无线空口评估被测设备的辐射与接收能力，关注天线、射频电路、结构件及整机工作状态共同形成的性能表现。方案用于分析天线遮挡、失谐、整机自干扰以及安装姿态变化带来的通信性能问题。
系统根据产品频段、通信制式、外形尺寸与测量目标，组合屏蔽暗室、测量天线、定位扫描装置、无线测试仪表和自动化软件，开展总辐射功率、总全向灵敏度、空间方向图与空口链路测试。具体测试方法及能力边界按被测对象和约定测试条件确认。
方案适用于无线终端研发、天线集成验证及实验室测试能力建设，可支持样机方案比较、结构改版验证与问题复测。若涉及认证用途，应另行明确适用要求与实验室资质边界，工程测试结果不直接等同于认证结论。
- 无线终端与物联网设备研发制造企业
- 天线及无线模组集成研发团队
- 第三方检测机构与企业无线测试实验室
定位整机集成问题
结合方向图与收发性能变化，辅助判断外壳、线缆、天线布局及自干扰对无线表现的影响。
支持方案客观比较
统一安装姿态、业务状态与测试条件，对比天线方案和结构版本，减少条件差异造成的误判。
匹配实验室建设投入
按目标测试项目确定暗室、仪表及自动化范围，区分基础收发评估与多天线场景扩展需求。
TEST CAPABILITY
测试项目
以下项目按产品能力与测量目的选取，测试判据在方案确认阶段约定。
总辐射功率
采集不同空间方向的辐射功率并积分，评估设备在指定频点和发射状态下的整机发射能力。
- 明确频点、带宽与发射模式
- 采集约定角度及双极化数据
- 执行路径修正与空间积分
- 记录功率控制及温度状态
总全向灵敏度
在约定链路判据下测量各方向接收门限并积分，评估天线集成与整机噪声对接收能力的影响。
- 约定误包率、误码率或吞吐判据
- 设置下行电平搜索策略
- 记录空间采样与极化条件
- 控制供电及后台业务状态
空间方向图
测量设备随角度变化的辐射响应，观察方向性与覆盖凹陷，为天线布局和安装方式优化提供依据。
- 定义设备坐标系与参考姿态
- 设置扫描平面及角度间隔
- 区分绝对量与归一化结果
- 比较不同频点及极化响应
空口吞吐
在受控空口路径下观察吞吐随信号电平及姿态的变化，评价约定业务配置下的链路表现。
- 固定业务方向与数据配置
- 扫描信号电平或空间角度
- 记录吞吐、掉线及重连现象
- 区分静态链路与衰落场景
多天线性能
面向具备多天线功能的设备，在匹配的信道与测量配置下评估分集或多流传输表现。
- 确认天线端口及支持模式
- 按方法配置探头与信道模拟
- 对比单流和多流业务表现
- 记录信道模型及设备反馈
使用状态对比
比较安装方式、附件和典型工作状态变化前后的OTA结果，识别实际使用中的性能敏感因素。
- 比较裸机与实际安装状态
- 按需引入人体等效负载
- 固定屏幕、接口及业务状态
- 对性能变化进行同条件复测
TECHNICAL SPECIFICATIONS
关键技术指标
指标需结合测试方法、被测设备及场地条件共同确定，不以单一仪表参数代替系统能力。
| 指标项目 | 数值 / 范围 | 条件与说明 |
|---|---|---|
| 工作频率范围 | 按被测对象和约定测试条件确认 | 依据目标频段匹配测量天线、射频链路、仪表与暗室吸波性能。 |
| 被测设备尺寸与承载 | 按被测对象和约定测试条件确认 | 综合静区尺寸、转台载荷、夹具占用及旋转空间确定。 |
| 空间扫描范围与步进 | 按被测对象和约定测试条件确认 | 依据积分方法、方向图分辨需求及测试时间确定，检查扫描遮挡。 |
| 功率与灵敏度测量范围 | 按被测对象和约定测试条件确认 | 结合路径损耗、仪表动态范围、通信制式及接收判据评估。 |
| 静区与场地性能 | 按被测对象和约定测试条件确认 | 结合测量距离、静区场均匀性、反射影响及屏蔽需求制定验证项目。 |
| 不确定度与重复性 | 按被测对象和约定测试条件确认 | 综合路径校准、定位误差、设备状态稳定性及重复装夹影响评估。 |
SYSTEM CONFIGURATION
系统组成与配置
按基础OTA测量链路组织配置，再依据产品与场景选择扩展能力。
屏蔽暗室与射频路径
包含测量环境、吸波配置、测量天线及射频连接路径；场地形式和尺寸按测量方法确定。
定位扫描与装夹系统
包含角度定位装置、低扰动夹具及控制接口，依据设备重量、尺寸和走线方式选型。
无线测量与自动化平台
配置适配通信制式的仪表能力、路径校准附件及测试软件，支持序列执行和结果归档。
多天线与使用场景附件
按项目选配信道模拟、多探头配置、人体等效负载或专用安装夹具，明确相应方法边界。
标配指本草稿建议的基础功能组成，不代表固定供货清单；存量设备复用、仪表许可及扩展附件需逐项确认。
VERIFICATION & DELIVERY
验收与交付
建议以配置核对、路径验证和约定样品的测试复现作为验收依据。
验收事项
- 核对设备清单、接口、软件功能及许可范围
- 检查暗室环境、扫描覆盖与装夹安全性
- 核查射频路径校准记录及修正数据调用
- 按约定样品与条件验证测试流程和重复性
- 检查报告导出、原始数据及条件记录完整性
交付资料
- 系统配置与接口连接清单
- 操作说明与测试流程文件
- 路径校准及系统验证记录
- 约定样品测试报告与数据文件
- 维护检查及复校建议
FREQUENTLY ASKED QUESTIONS
常见问题
选型前优先明确测量目的、设备形态及现有资源，避免配置与任务不匹配。
已有传导测试设备，为什么还需要OTA测试？
传导测试主要观察射频端口性能，通常不包含天线与整机结构的共同影响。OTA通过空口观察整机辐射和接收表现，可补充发现天线效率、方向性、安装遮挡及自干扰问题，两类测试相互补充。
如何确定暗室尺寸和可覆盖的频段？
应提供产品尺寸、重量、目标频段、测试方法及安装姿态要求，再评估测量距离、静区、吸波材料和扫描空间。不能仅依据产品尺寸或仪表频率范围判断系统覆盖能力；技术指标按被测对象和约定测试条件确认。
基础TRP、TIS系统能否直接开展多天线OTA测试？
不一定。基础系统可完成约定的收发性能测量，但多天线分集或多流性能评估可能需要信道模拟、多探头布局及相应软件许可。应先明确目标场景和评价方法，再核查现有暗室、仪表及控制接口能否复用。
