EMI辐射传测试

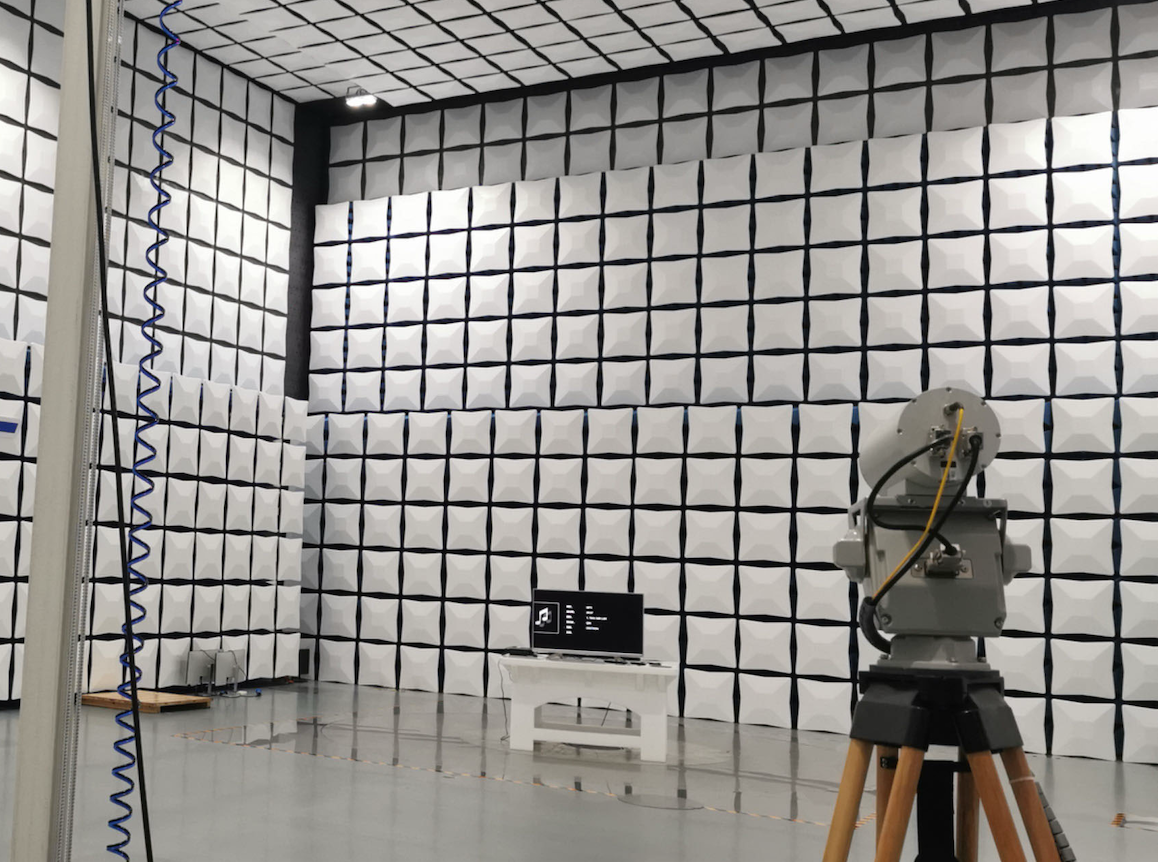

3m 标准半电波暗室
面向 EMC 辐射发射测试，并可按项目集成辐射抗扰度测试能力。以 3 m 测量距离为核心几何条件，在相对紧凑的实验室空间内统筹 RF 屏蔽体、混合吸波、导电地平面、转台、天线塔、RF 链路、仪器及自动化控制。
3m 法全电波暗室集成
SOLUTION DEFINITION
方案概述
关键边界：“3 m”是测试距离，不代表暗室内部长度为 3 m；也不存在一个对所有产品都通用的固定暗室尺寸。
- 汽车电子与新能源汽车零部件
- 工业自动化与工控设备
- 军工与航空航天电子（小型设备）
- 消费电子与家用电器
- 信息技术（IT）与通信行业
- 医疗器械
从标准要求反推场地
先确认测试距离、频段、EUT 布置和场地验证方法，再确定暗室尺寸与吸波布局。
房体与测试系统一体化
屏蔽、吸波、转台、天线塔、滤波、穿墙接口、RF 链路和软件同步设计。
交付结果可以验证
用 NSA、sVSWR、屏蔽效能及适用抗扰度场地表征等方法确认实际性能。
SUPPORTED TESTS
主要测试能力
围绕 EMC 场地真正需要开展的测试与验证能力组织。
辐射发射测试
测量 EUT 向空间辐射的骚扰场强。
- 3m 测量距离布置
- EUT 360° 方位搜索
- 天线高度扫描
- 水平 / 垂直极化
辐射抗扰度测试
作为可选系统能力按 IEC 61000-4-3 及产品标准配置。
- RF 信号源 / 功放
- 场强监测
- 场均匀性校准
- 安全联锁与监控
30 MHz–1 GHz 场地验证
按适用方法进行 NSA 场地性能验证。
- NSA 测量
- 场地布点与高度扫描
- 与理论 NSA 比较
- 形成场地验证记录
1–18 GHz 场地验证
按适用要求进行高频场地反射性能确认。
- sVSWR 验证
- 测试区域布点
- 水平 / 垂直极化
- 场地性能记录
屏蔽与辅助系统验证
检查屏蔽体和所有穿墙结构是否达到项目目标。
- 屏蔽门
- 电源滤波器
- 通风波导窗
- 信号 / 光纤穿墙接口
自动化测量
联动转台、天线塔和测试仪器，提高重复性。
- 自动扫频
- 最大值搜索
- 运动机构控制
- 数据与报告管理
TECHNICAL SPECIFICATIONS
关键技术指标
标准规定的写明确；必须由项目决定的参数，不伪装成统一规格。
| 指标项目 | 数值 / 范围 | 条件与说明 |
|---|---|---|
| 标准测量距离 | 3 m | 用于本方案的 3m 法场地布置；具体 EUT、天线及辅助设备布置按适用测试标准执行。 |
| NSA 场地验证 | 30 MHz–1 GHz；典型判据 ±4 dB | 依据 CISPR 16-1-4 的场地验证体系进行；实际执行应按项目采用的标准版本和实验室要求确认。 |
| sVSWR 场地验证 | 1–18 GHz；典型判据 ≤ 6 dB | 用于 1 GHz 以上辐射发射场地性能验证；具体布点和测试方法按适用 CISPR 16-1-4 版本执行。 |
| 辐射抗扰度 | 按 IEC 61000-4-3 及产品标准配置 | 测试频段、场强、调制和场均匀性区域不能仅由“3m暗室”名称确定。 |
| 屏蔽效能 | 项目定义 | 根据外部电磁环境、测试底噪与动态范围确定，可按合同约定的方法进行验收。 |
| 暗室净尺寸 | 项目定义 | 由 3m 测量几何、最大 EUT、天线塔行程、吸波厚度、维护与安全空间反算。 |
| 转台 / 门 / 承载 | 项目定义 | 按最大 EUT 尺寸、重量、运输路径和使用方式确定。 |
| 系统频率范围 | 按目标测试标准确认 | 不能把某一典型工程的 30 MHz–18 GHz 直接视为所有 3m 暗室的统一规格。 |
SYSTEM CONFIGURATION
系统组成与配置
将暗室工程和 EMC 测试系统作为一个整体规划。
RF 屏蔽系统
屏蔽体、屏蔽门、接地、监控及相关结构。
混合吸波系统
铁氧体及高频吸波材料，按场地性能目标优化布局。
转台与天线塔
360° EUT 转台、天线升降及水平 / 垂直极化机构。
穿墙与辅助设施
电源滤波、光纤/信号接口、通风波导窗、照明、消防等。
辐射发射链路
EMI 接收机 / 频谱仪、前放、测试天线、线缆与切换组件。
辐射抗扰度链路
信号源、功率放大器、耦合器、功率监测和发射天线。
自动化控制
控制转台、天线塔和仪器，完成扫频、搜索、记录与报告。
安全与监控
门禁联锁、视频监控、急停及高场强测试安全逻辑。
实施边界：暗室施工、EMI 测量仪器、EMS 功放系统、第三方场地验证、消防/建筑改造及实验室资质属于不同交付项，应在技术协议和供货范围中逐项确认。
VERIFICATION & DELIVERY
验收与交付
3m 暗室最终要通过“测得出来”的场地性能来证明工程结果。
验收事项
- 按合同约定频段与方法完成 RF 屏蔽效能验证。
- 按适用 CISPR 方法完成 30 MHz–1 GHz NSA 场地验证。
- 项目覆盖 1 GHz 以上辐射发射时，完成约定的 sVSWR 场地验证。
- 如集成 IEC 61000-4-3 抗扰度能力，按约定区域完成场均匀性校准和系统功能验证。
- 检查转台、天线塔、门禁、滤波、通风、照明、监控与安全联锁。
交付资料
- 暗室布局图与工程范围说明
- 屏蔽、吸波、转台、天线塔及接口配置资料
- 场地验证记录 / 约定检测报告
- RF 链路与系统连接图
- 设备说明、竣工资料及操作维护培训
验收使用的具体标准版本、频率范围、测试区域和检测机构应在项目启动前书面确认。
FREQUENTLY ASKED QUESTIONS
常见问题
建设 3m 法暗室前最容易被误解的几个问题。
3m 法暗室的内部长度是不是 10 米？
不是。3 m 是测试距离。暗室还必须容纳 EUT、转台、天线塔、吸波体厚度、后墙距离、运动空间以及维护和安全通道，因此实际房体一定长于 3 m，具体尺寸需要工程计算。
3m 暗室是否适合所有产品？
不一定。3m 法是否适用取决于产品标准、EUT 尺寸、测试频率和实验室目标。对于尺寸很大的 EUT、特定标准或需要 10m 测距的项目，应重新评估测试场地类型和建筑空间。
3m 暗室能否同时做辐射发射和辐射抗扰度？
可以进行系统级规划，但两类测试的仪器链路、场强要求、场均匀性、安全联锁和具体几何条件不同。不能只因为具备 3m 场地，就默认已经满足所有 IEC 61000-4-3 抗扰度测试要求。
为什么页面没有写固定的暗室尺寸和屏蔽效能？
因为这些不是“3m法”自动决定的标准值。它们应根据最大 EUT、建筑条件、外部电磁环境、底噪和目标测试范围写入技术协议后再确定。
