音频测试系统启动过程

正确连接测试设备后， 逐个开启仪器电源。 UPL16 应该运行 3GPP 目录下的 3GPP_TST.BAS 文件。CMU200 的 Speech  mode  应该采用 handset  low 模式。手机与 CMU200  的连接必须采用无线耦合的模式。禁止已经启动的仪器进行相互连接或者断开，以避免带电插拔可能造成的接口电路损坏。 音频测试系统校正 当音频测试仪器架设好之后需要对人工耳 ,人工嘴和编解码器进行测试前的校准 .除非测试仪器被移动过或者改变了型号 ,一般情况下不需要每次实验前都进行校正 .校正数据会被 UPL16 自动计算进最后的结果 . 为了保证音频测试的一致性和可比较性， 禁止任何人变动目前测试架上已经固定下来的人工嘴位置，手机定位部分夹具位置可以根据需要小幅度调整。 未经硬件音频测试项目组长同意不得进行人工嘴和人工耳校准操作 。 将待测试手机正确放置在测试夹具中，注意听筒处的密封以防止泄露影响测试结果。 microphone 的位置以适合夹具为原则，同时尽量保证不同手机在测试时其 microphone 相对人工嘴的位置相同。 测试过程中不能随意变换位置来得到较好的测试结果。

音频测试项目

发送灵敏度 / 频率响应

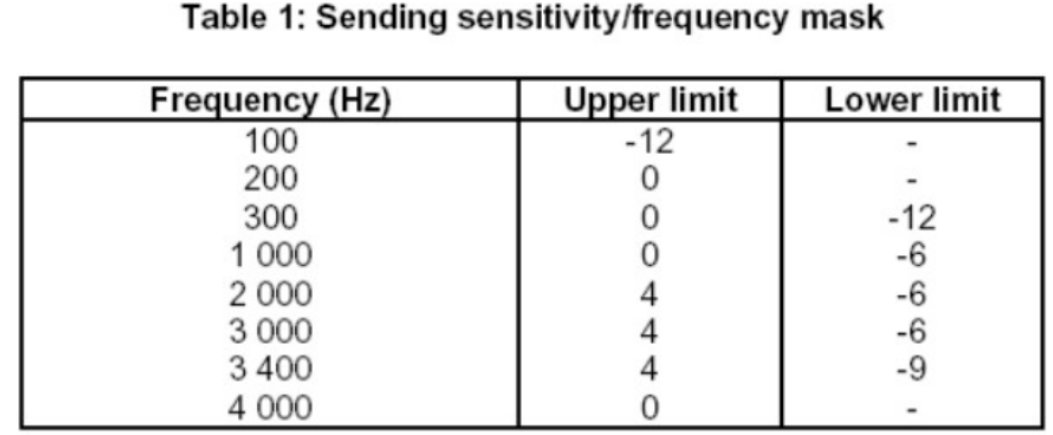

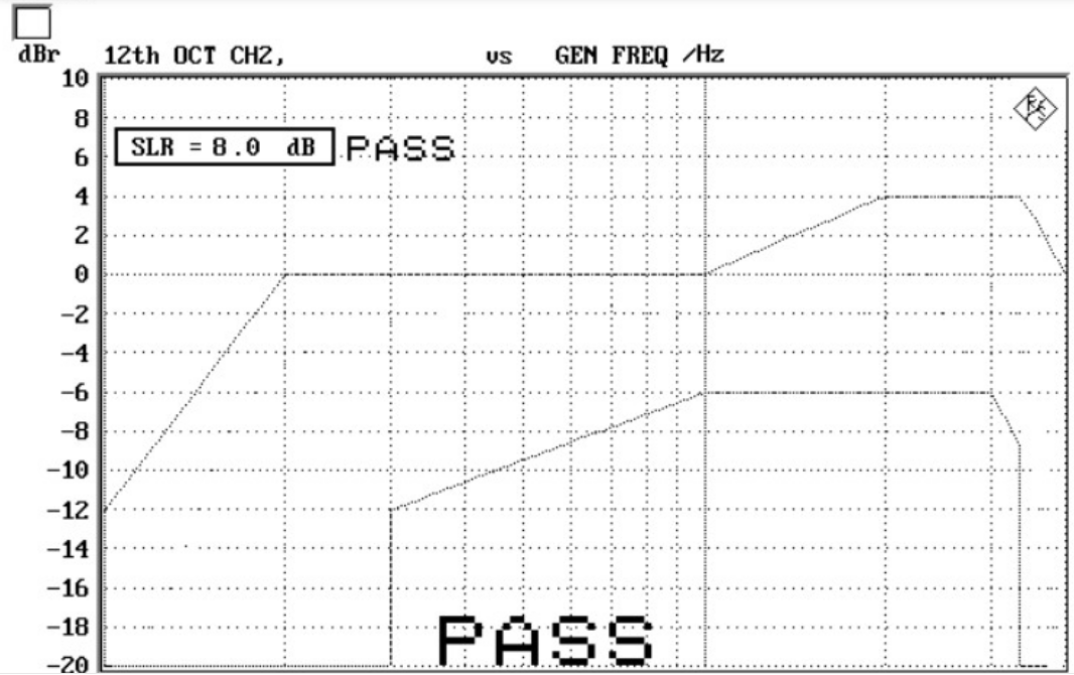

发送灵敏度是指的数字音频接口或者系统语音解码器的输出电平与仿真嘴中的输入声压之比，用 dB 表示。他是一个以输入声音信号频率为变量的函数， 发送灵敏度 /频率响应应该在下表给出的容限范围内。在频率 /dB 灵敏度坐标上将以下的点之间直线连接得到一个基准 Mask, 测试结果理论上应该全部在 Mask 规定的范围之内。  发送灵敏度 / 频率响应音频测试指标，  其测试模板如下图所示

音频测试指标
