产品简介
本系统应用于电机类产品、组件转动过程中的异音异响测试。用于生产阶段对表现出振动量过大、噪音过大、异音异响等问题的产品进行自动筛选。

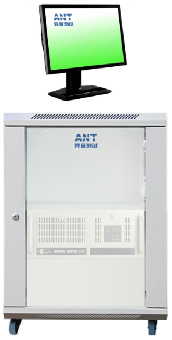

系统由异音异响自动检测系统软件、工业计算机、ANT-0002型信号采集与控制模块、夹具和传感器组成。系统软件实现序列控制、异音异响信号自动采集、分析和判断功能。异音信号采集与控制模块完成异音异响信号的模数转换、以及完成系统与外界的交互控制功能。夹具实现被测物的安装，以及传感器的合理安装的功能。
常见被测产品：
汽车零部件：各类小风扇、各类电机、齿轮箱等
家用电器：洗衣机、抽油烟机、风扇等
系统软件

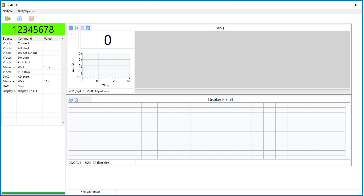

系统软件具有良好的用户界面，经过简单培训即可上手操作，防呆设计不易出错，适合产线工作人员操作。
软件具有账号分级管理功能。管理员账号可对软件进行系统设置。操作员账号仅可进行测试操作。
软件包含大量融入实际工程经验的便捷操作。支持扫码输入产品SN号，一键完成测试并保存/上传试验结果。测试完成后显示当前测试结果和上一次测试结果。自动计算测试统计数据。
系统特点
-
生产线自动化测试
-
声学和振动测试方式独立可选
-
标准接口支持集成于复杂的产线/产线终端测试系统
-
全面可视化分析界面
-
序列测试方式，一次完成多个工况测试
系统参数-异音分析功能
| 包含 | 分析功能名称 | 分析功能说明 |
| √ | 异音信号采集 | 支持声压传感器、加速度传感器、激光位移传感器、激光测振仪等多种信号类型。 |
| √ | 通用声学参数分析 | 声压级分析、响度分析。 |
| √ | 通用异音分析 | 频谱分析方法、倍频程分析方法、统计量分析方法。 |
| × | 非周期性异音分析 | 为非周期性异音信号专门设计的分析方法。 |
| × | 多余物检测 | 汽车密封零部件的多余物检测。 |
| × | 变转速分析 | 包含阶次分析、阶次切片等分析方法。 |
系统参数-硬件模拟信号采集
| 信号采集通道数 | 2 |
| 分辨率 | 24位 |
| 信号分析频率上限 | 51.2kHz |
| 同步 | 是 |
| 本底噪声 | ＜10μV rms |
| 输入电压范围 | ±5V |
| 耦合方式 | DC/AC/IEPE |
| IEPE激励电流 | 2.1mA（常规），2.0mA（最小值） |
| IEPE 激励噪声 | 70 nArms，102.4 kS/s |
| IEPE 兼容电压 | 19 V，最大值 |
| 高通滤波器截止频率(AC) | -3 dB 0.43 Hz -0.1 dB 2.77 Hz |
| 接口类型 | BNC |
系统参数-硬件对外接口
| 类型 | 名称 | 插座类型 | 数量 |
| 开始命令 | 机箱开关按钮 | 自复位按钮 | 1 |
| 开关命令输入口（DI,高电平为真） | BNC | 1 | |
| 开关命令输入口（DI,短路为真） | BNC | 1 | |
| 终止命令 | 机箱急停按钮 | 自锁急停开关 | 1 |
| 急停命令输入口（DI,高电平为真） | BNC | 1 | |
| 急停命令输入口（DI,短路为真） | BNC | 1 | |
| 状态指示 | 系统初始化 | 红色灯 | 1 |
| 系统ready | 绿色灯 | 1 | |
| 系统测试中 | 黄色灯 | 1 | |
| 测试结果输出 | 三色报警灯（4个DO） | 多芯插座 | 1 |
| 测试结果输出
（4个DO，0000为无结果，1100为Pass，1010位Alarm，1001位Fail） |
BNC | 4 | |
| 千兆网口 | 用于连接上位机。查看实时数据，设置分析参数等。 | RJ45 | 1 |
| USB | 输出虚拟串口Debug信号。 | USB | 1 |
| 自定义通道 | 自定义DI通道。可用于连接光栅输入、到位传感器等必要条件通道。 | BNC | 4 |
| 自定义DO通道，可定义为测试过程中控制电机正反转、控制自动门开关等动作的通道。 | BNC | 4 |
振动传感器
以加速度传感器、速度传感器、激光位移传感器或激光测振仪测量产品表面的振动信号。以振动信号特征来表征产品异音异响情况。声学传感器
以声压传感器测量产品附近的噪声信号。以噪声信号特征来表征产品噪声情况。
