射频开关矩阵

射频开关矩阵可将用户的双端口网络分析仪扩展成精确的多端口全交叉链接测试系统。内嵌高性能多核处理器,配套自研的高 […]...
微信联系 QQ联系
  • 概述
  • 系统方案
  • 技术参数
  • 射频开关矩阵可将用户的双端口网络分析仪扩展成精确的多端口全交叉链接测试系统内嵌高性能多核处理器,套自研的高效多口器件测试系统,可大幅缩减被测器件的测试时间。

        射频开关矩阵采用进口机械开关,保证1000万次性能不变,具有极佳的重复测试一致性。

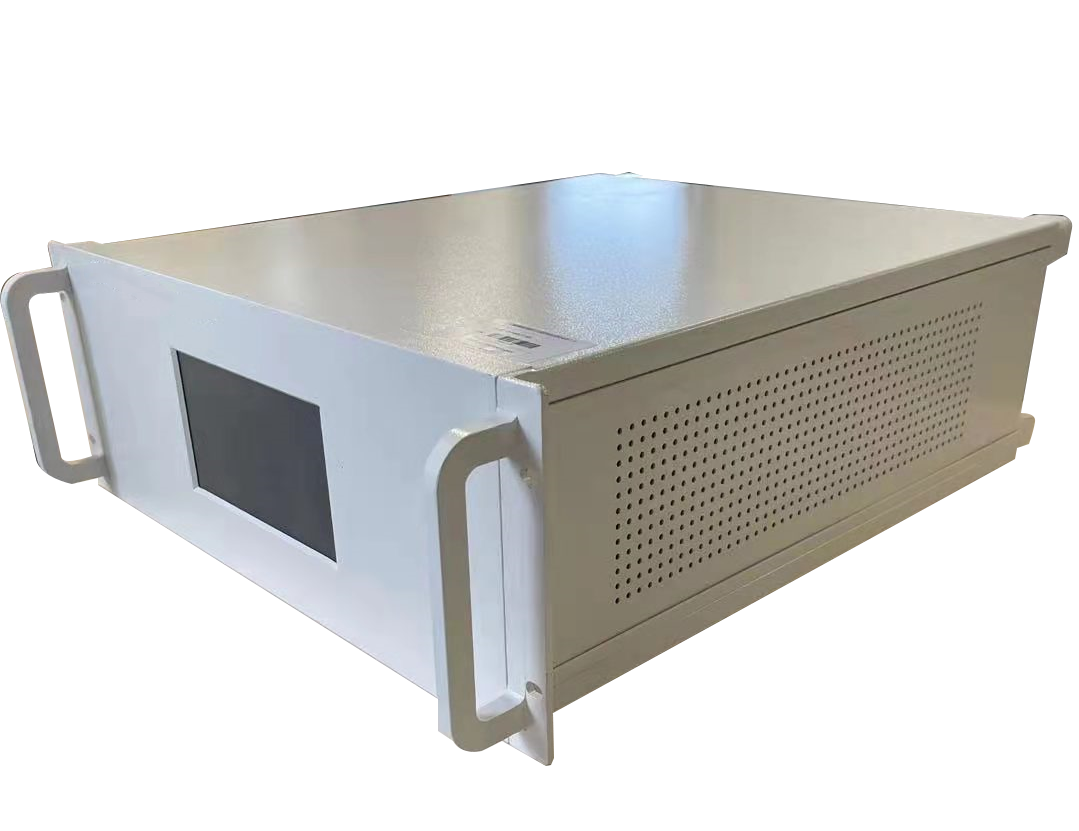

    射频开关矩阵

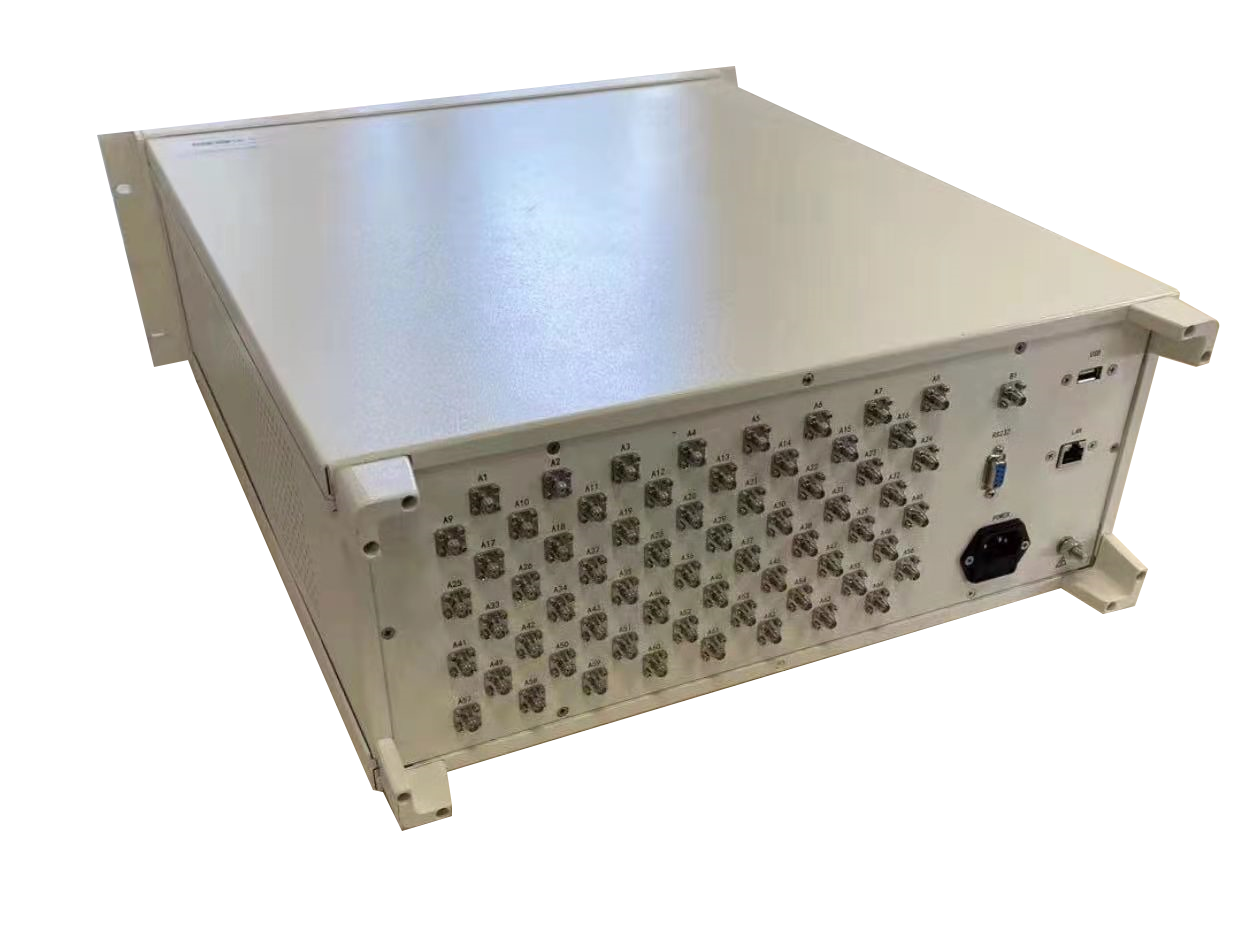

    射频开关矩阵

    射频开关矩阵



  • 射频开关矩阵

        硬件特性:

    1. 高稳定,高切换次数,保证1000万次切换性能。
    2. 低差损特性:任意单条选中链路差损,<1db@3Ghz,  <2db@8.5Ghz。
    3. 高负载特性:任意闲置端口(非选中端口)的驻波,<1.2@3Ghz,  <1.35@8.5Ghz。
    4. 隔离特性:任意输出2口的隔离度大于90db。
    5. 内嵌工业配置级PC, 安装配置便捷,现场布置时间小于10分钟。

       射频测试软件特性:

    1. 支持全中文的操作界面。
    2. 支持各类多端口器件。
    3. 支持2端口手动校准/电子校准,4端口电子校准。
    4. 高效的测试效率保证边测边调;9口全端口测试时间小于10秒;66MIMO全端口测试时间小于150秒。
    5. 支持不同权限的使用管理。
    6. 针对已有数据库的客户,可定制网络无缝对接版本——测试流程,测试计划,结果更新,完全匹配客户现有系统。
  • 测试软件图射频开关矩阵使用现场事例(近靠暗室)

    测试软件图
