无电磁干扰环境是无线测试的前提,打造专业级屏蔽箱,屏蔽房,微波暗室

测试屏蔽箱常见FAQ

null

无线屏蔽知多少?

如何搭建专业的无线测试环境?

无线测试为什么要使用屏蔽箱?

屏蔽箱是电子产品测试的必备的测试仪器。使用屏蔽箱的目的有两个:一个抄目的是屏蔽外部干扰信号进入工作区,防止干扰袭信号对产品的测试或应用产生影响. 另一个目的是防止内部信号干扰到外部环境. 简单的讲就是防止外部干扰信号进入箱体,和防止箱体内部信号对外部的干扰。

测试屏蔽箱的分类

屏蔽箱按传动方式:可分为,手动屏蔽箱,气动屏蔽箱,自动屏蔽箱。按大小尺寸来分,可分为屏蔽箱,屏蔽柜,屏蔽房。按无线频率来分可分为:超低频,常规频,超高频。按开口方式分,可分为贝壳式屏蔽箱,垂直式屏蔽箱,拉手侧开门式屏蔽箱。更多屏蔽箱分类请查阅产品中心

屏蔽箱的价格与什么有关?

一般来 说,屏蔽箱的价格主要与屏蔽箱的结构、箱体的大小,尺寸,规格参数相关,结构越复杂,造价越高。屏蔽性的性能参数与什么相关,性能要求越高,需要处理的细节越高,箱体的复杂程度越高,价格也越高。

屏蔽箱体工作原理?

简单的说就是:内部吸收干扰,外部屏蔽电磁信号。

一、 借助电路理论中的电磁感应原理
交变电磁场通过金属材料表面时,金属材料会由于感应电动势而形成涡流。这个涡流所产生的磁场,正好与原来的磁场方向相反,从而抵消了部分原来的磁场,起到屏蔽作用。另外,由于金属材料具有一定的电阻,涡流在金属材料内部产生热消耗了部分入射电磁波的能力,同样也起到了屏蔽的作用。
二 、根据电磁场理论
电磁波在不同传播媒质的界面,由于波阻抗的突变,电磁波会发生反射。另外,在传输媒质中,例如金属材料内部,电磁波会发生衰减。这种反射和衰减作用正好就说明金属材料的屏蔽机理。
三 、是根据传输线理论
电磁波在有损耗的非均匀传输线中,由于传输线的阻抗与电磁波的阻抗不匹配,电磁波会发生反射现象,加上传输线是有损耗的,电磁波在传输过程中会发生衰减。这与电磁波理论分析中的反射和衰减十分类似,但是这种方法会比电磁波的分析方法更加简便得多,也是目前电磁屏蔽分析中应用最多的方法。
电磁波入射到金属板上时发生反射,从屏蔽的角度看称之为反射损耗。透射波在金属板内部传输时衰减的被损耗的那部分称之为吸收损耗。第二个界面上面被反射的电磁波在第一个界面又发生反射和透射,反复下去直到全部消耗完。这种多次反射现象称之为多次反射修正因子。

如何选择适合自己无线测试的屏蔽箱?

三个条件确定屏蔽箱规格选型!

  1. 根据使用场景确定屏蔽箱制动方式:如研发测试,选择手动开门,产线高频率测试选择汽动屏蔽箱,流水线提升效率也可以定制自动化测试屏蔽箱。
  2. 根据使用场景确定屏蔽箱体外形:有贝壳式屏蔽箱,手拉门侧开门式,抽屉式屏蔽箱,还有立式屏蔽柜。
  3. 根据被测产品的大小,确定屏蔽箱内部工作尺寸。
  4. 根据无线测试仪器及测试方式,确定屏蔽箱的滤波接口
null

研发/无线模块测试

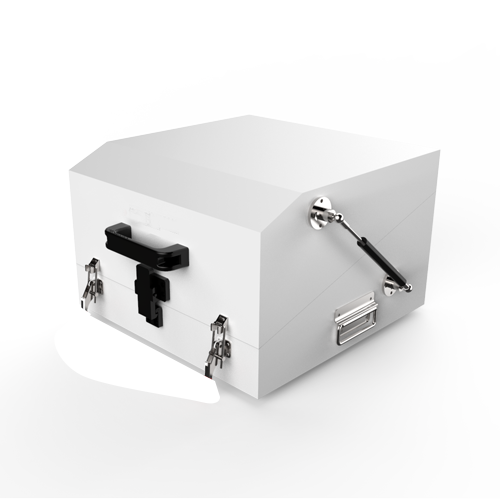

手动贝壳式屏蔽箱

无线模组研发测试首选

手动贝壳式屏蔽箱适合无线测试研发部门及一些非高频率产品检测部门使用,箱体结构简单易用,翻盖开门即可使用。一般来说,内部工作尺寸大于待检测产品的大小即可满足需求,大小可自由定制。特别适合一些小型无线模组、GPS测试、手动贝壳式屏蔽箱价格低,使用方便。性价比非常高。

null

自动化/产品测试

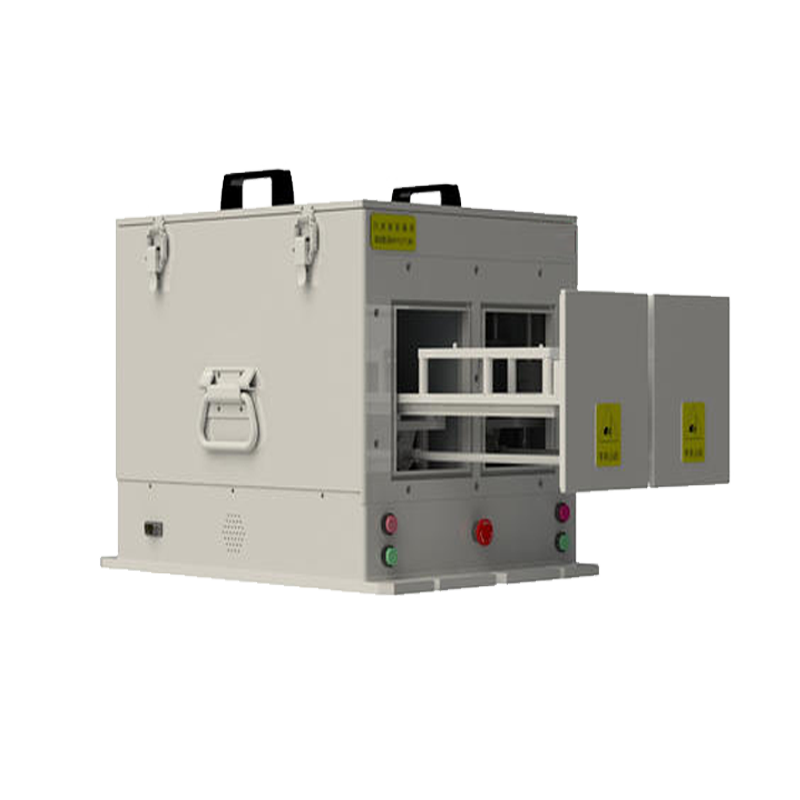

自动化抽屉式屏蔽箱

自动化流水线测试首选

自动化抽屉式屏蔽箱一般适用于一些电子智能产品自动化程度非常高的流水线中的无线测试,由汽动抽屉式屏蔽箱配合流水线的自动化设备,可由机械手或者人工装置实现产品的无线功能的自动测试,极大的提高了工作效率,节省人工成本。

null

研发/产品测试

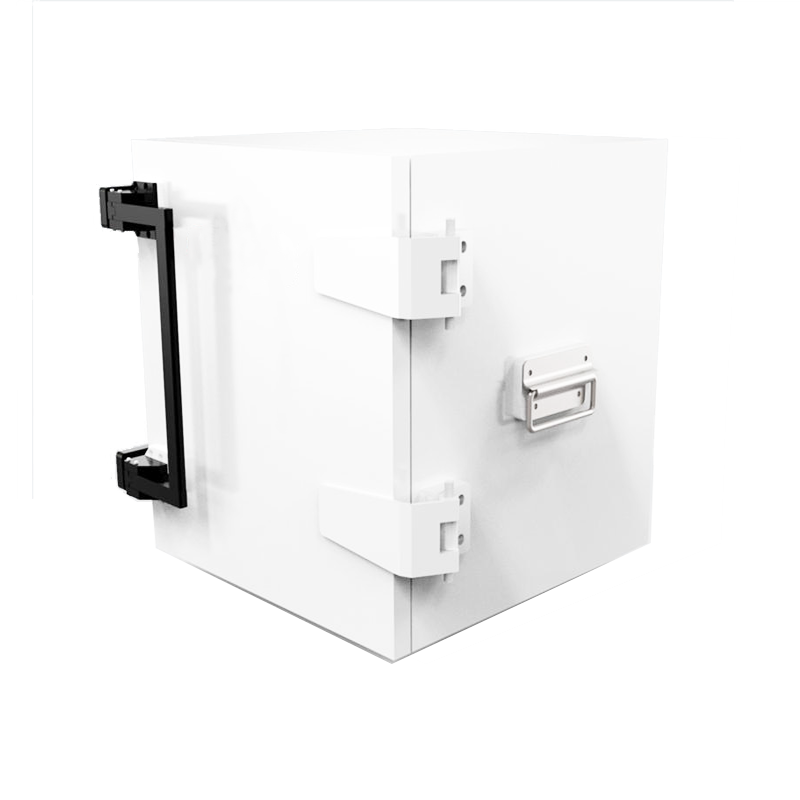

手动拉门式屏蔽箱

智能产品测试首选

手动拉门式屏蔽箱尺寸可以自由定制,特别适合测试一些智能成品、物联产品的无线通讯功能,因为被测智能产品的尺寸越大,屏蔽箱对应内部工作较大,采用侧边拉门式,节省开箱力度。特别适合品质部门及研发部门测试产品。手动拉门式屏蔽箱拥有可观的内部空间,特别适合对测试空间有需求的无线测试厂家,结构简单 ,性价比也非常高!强烈推荐使用。

null

功能型/定制

任意定制屏蔽箱

功能兼容定制型屏蔽箱

功能兼容屏蔽箱:可以根据客户的使用环境,与现有的一些设备及仪器相结合,充当整套设备的部分及全部。自由定制测试环境、任意尺寸、外观形式。常见的形式可以做成电磁屏蔽柜(充当电磁容器),可以多开可视窗,开孔类。屏蔽箱体外观,尺寸,功能都自由定制。

null

产线/产品测试

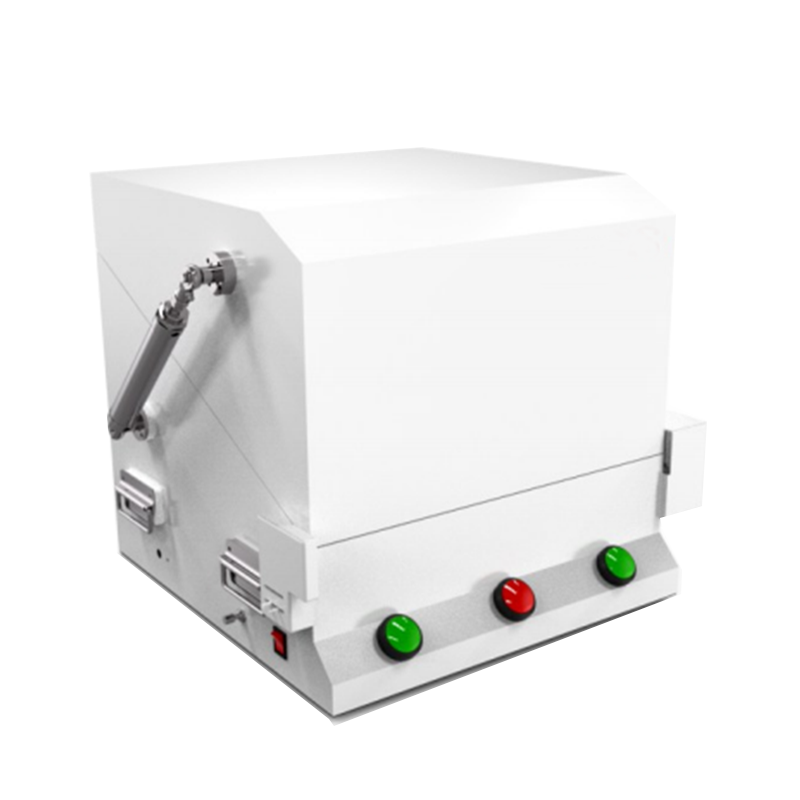

汽动贝壳式屏蔽箱

批量产品测试首选

汽动贝壳式屏蔽箱特别适合无线智能产品生产流水线,需要批量测试检测无线性能。使用汽动开关,避免了长时间手动开箱造成的人力疲劳,同时极大的提高了无线测试效率。汽动贝壳式屏蔽箱具有自动化的工作效率,采用汽动,又极大的节省了自动化装备的成本。是智能无线产品批量测试的性价比首选。

null

需求咨询

phone:13510604275

专业-用心-服务

无线测试,我们是专业的。相信我们,用心服务好每个大小客户。
