蓝牙测试屏蔽箱多功能一拖二工作台

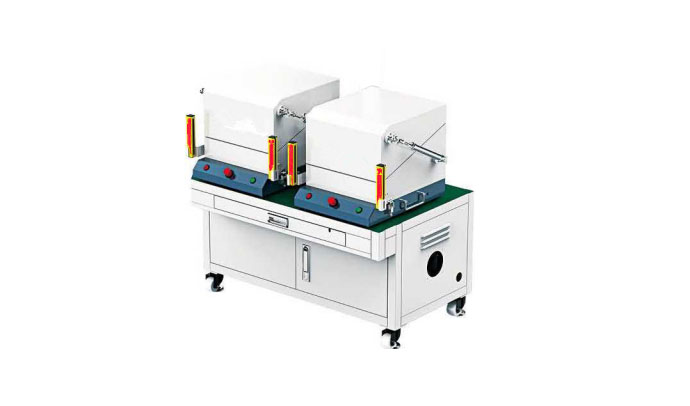

一拖二多功能蓝牙测试屏蔽箱

一拖二蓝牙测试工作台

一拖二蓝牙测试工作台

一.前面板功能介绍

1.电源开关键:启动多功能蓝牙测试屏蔽箱总开关

2.显示屏:连接上蓝牙显示当前操作状态、、电量显示数字(数字是0-9表示有百分之几十)蓝牙地址名、蓝牙名称。

3.信号强度距离减按键:缩短蓝牙连接距离。

4.信号强度距离减按键:增大蓝牙连接距离。

5.咪头模式按键:按轻触键直接进入通话模式。

6.通话模式按键:按轻触键会发出一组播号铃声到蓝牙产品上,按蓝牙产品接听键,才进入通话模式。

7.复位按键:按轻触键会断开当前配对状态蓝牙。

8.NFC工作指示灯

9.A模组状态灯:闪灯是搜索蓝牙状态,长亮是配对成功。

10.B模组状态灯:闪灯是搜索蓝牙状态,长亮是配对成功。

11.上一曲状态灯:切换到上一曲,灯会闪亮提示。

12.暂停状态灯:播放歌曲时会常亮提示,暂停歌曲时不亮提示。

13.下一曲状态灯:切换到上一曲,灯会闪亮提示。

二.多功能蓝牙测试屏蔽箱后面板功能介绍

14.S(B)模组信号天线连接端子。

15.M(A)模组信号天线连接端子。

16.NFC端口

17.通话输出端口:测试蓝牙咪头功能时,接入耳机或有源音响对产品咪头说话会播放说话声音。

18.通话输入端口:商务耳机,即纯通话的蓝牙耳机产品,接入信号,测试会将此信号传输给蓝牙产品。

19.音频输入端口:接入信号,测试仪会优先将此信号传输给蓝牙产品。

20.TF卡槽:TF卡音乐传输蓝牙产品播放音源。

21.升级测试仪USB端口

22.迷你5V电源输入端口

三、多功能蓝牙测试屏蔽箱操作指南

1.接通DC5V电源,按下开关键,显示屏点亮,A连接和B连接指示灯呈闪亮,此时测试仪进入自动搜索蓝牙设备状态。

2.把待测试的产品全部开启蓝牙放在测试工位上,A连接与B连接指示灯常亮,已成功连接两台蓝牙产品。

LCD显示产品状态、地址码、蓝牙名称,此时蓝牙会自动播放音乐,这时开始测试你需要检测的功能,上一曲/下一曲、播放/暂停、通话/咪头效果测试。操作蓝牙产品上一曲/下一曲、播放/暂停、通话/咪头,显示屏会转入显示当前操作蓝牙产品的状态。测试咪头通话以当前状态优先。

3.两测试位之间距离应隔3米以外,如在标准时间会连接三米以外的蓝牙产品,设置仪器“信号强度距离设置—”键,设到合适数值。此时测试仪会对三米以外的蓝牙产品延长时间或不连接状态。此值不能设置过底,会影响蓝牙连接。如在标准时间内不连接测试位蓝牙产品,设置仪器“信号强度距离设置+”键,将值合适调大。

4.在咪头、通话测试时:产品有定义播放键启动电话重拨功能的,直接操作产品就可完成测试。即双击或长按播放键,再按下接听键,你的产品会自动进入通话测试。没有定义重拨功能的产品,就要按下测试仪上的通话模式键,测试仪会自动发送一组电话铃声到你的产品上,然后按下接听键就会进入通话模式;还有一种是产品上没有播放键(接听键)的。就直接按咪头模式键进入通话测试;LCD上会有相应的状态显示,此时对着咪头说话,测试的产品喇叭会播放自说话声音。如在外接通话端口接上耳机或有源音响会有很清晰的说话声音。

5.测试完第一台蓝牙将蓝牙产品关机。拿起第二台,马上开始测试第二台产品,测试的同时测试仪已经自动开始自动搜索第三台的产品。以此类推下去,可以连续测试。具体操作如下: 先开启蓝牙产品,听产品播放的音乐,音质是否流畅,音质是否OK,测试蓝牙产品的音量加大加小功能。音乐模式测试结束。 看测试仪显示屏显示的地址与名称与自己所生产的对不对得上。地址是否重复,名称是否正确。 测试按键上一曲与下一曲,按键是否OK, 测试咪头功能,按测试仪咪头键,然后直接对着蓝牙产品讲话,测试声音是否清晰,通话效果是否OK。
