超声辐射器的锤击法模态分析

试验对象:超声辐射器

试验目的:矩形超声辐射器的模态分析

系统构成:f-tool完整版、NI USB 9234、力锤、加速度传感器、线缆

关键词:超声辐射器、矩形板、模态分析

试验描述:

弯曲振动换能器综合了纵向换能器的高效率和弯曲振动薄板的大辐射面积等优点,在空气强功率领域、超声清洗等大功率超声应用场景中。在超声清洗中,为了提高清洗效率,常常通过在清洗槽中产生多种频率的生成的消除可能产生的驻波。对矩形超声辐射器的振动模态的研究具有重要的理论和实际意义。

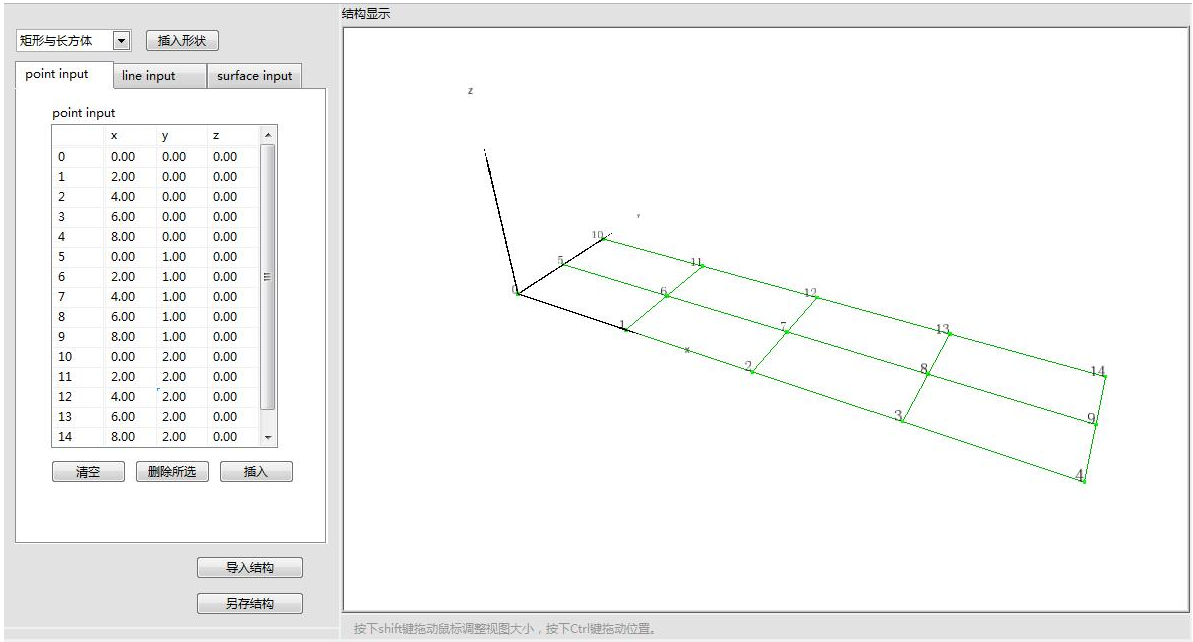

使用f-tool软件的FRF模块,对超声辐射器进行锤击法传递函数测试,得到超声辐射器的传递函数曲线。在f-tool软件的MODAL模块中生成超声辐射器的三维模型,进行模态分析,最终得到了超声辐射器的振动模态。模态分析的结果主要是固有频率、振型和阻尼比。

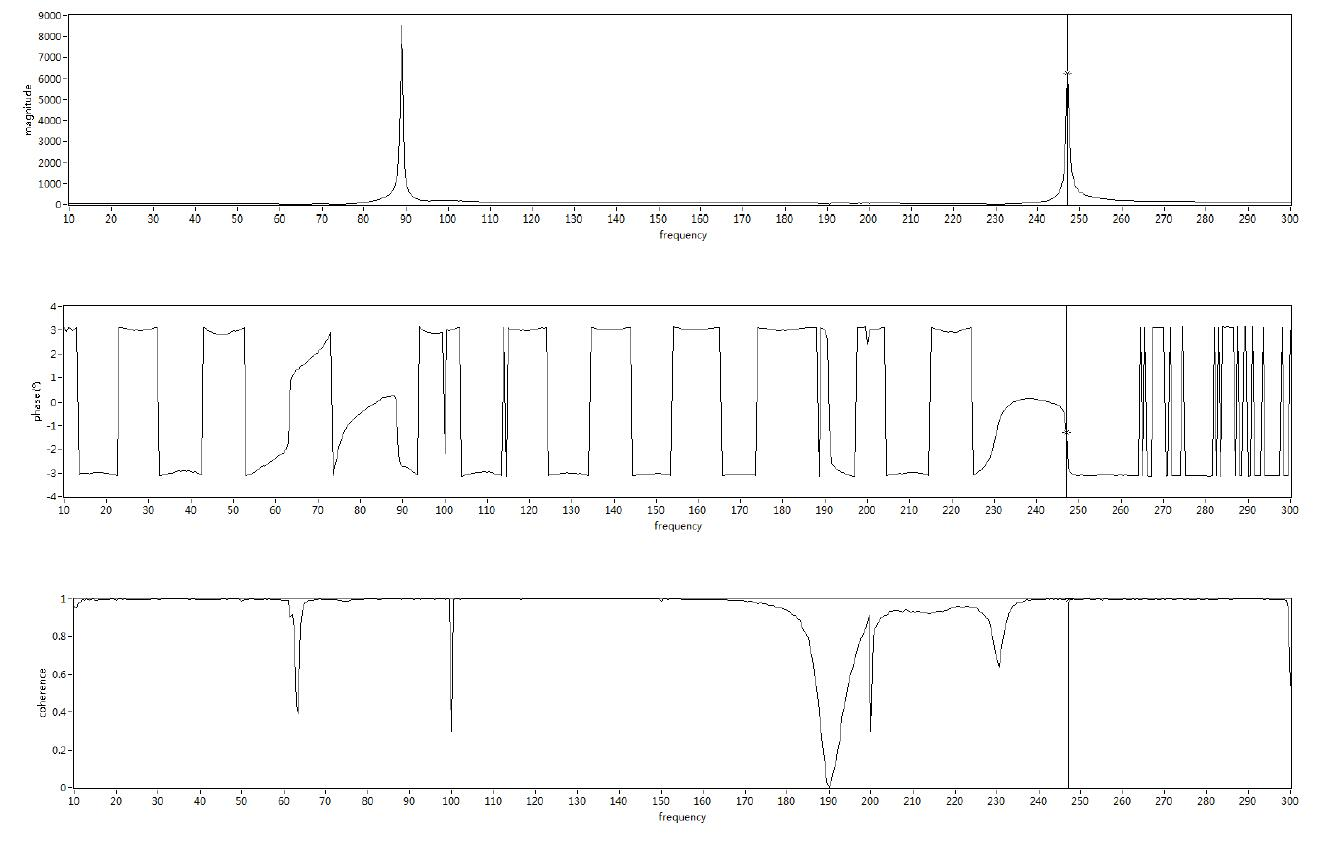

传递函数计算结果

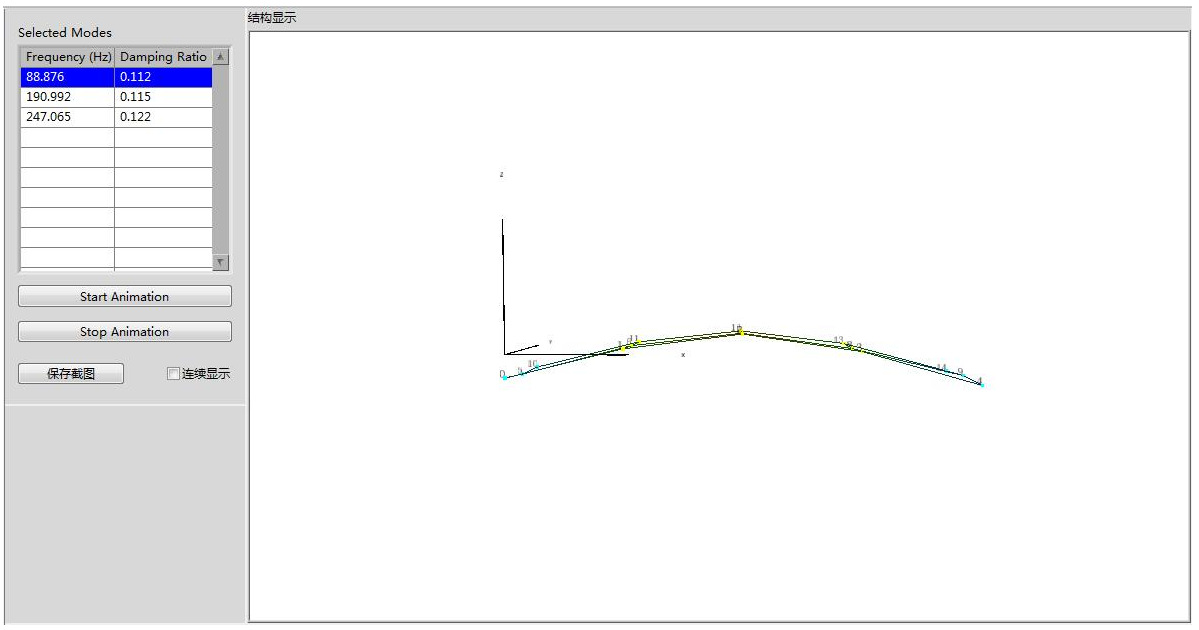

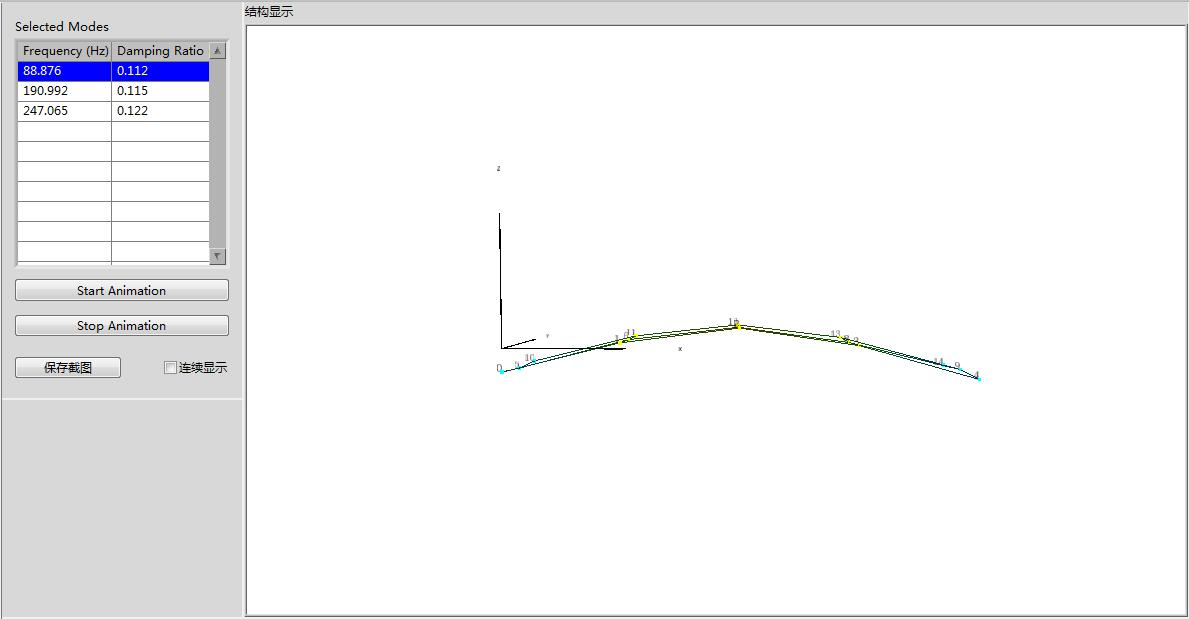

模态测试结果显示
